پروڈکٹ پروفائل
LC Fiber Optic Pigtail ایک قابل اعتماد اور اعلیٰ کارکردگی کا حامل فائبر آپٹک جزو ہے جو مختلف آپٹیکل کمیونیکیشن ایپلی کیشنز میں ہموار کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ عام طور پر فائبر ٹرمینل بکس میں قابل اعتماد کنکشن قائم کرنے اور موثر ڈیٹا کی ترسیل کو یقینی بنانے کے لیے استعمال ہوتا ہے۔ LC فائبر آپٹک کنیکٹر، جو اپنی چھوٹی اور اعلی کثافت کی صلاحیتوں کے لیے جانا جاتا ہے، کارکردگی پر سمجھوتہ کیے بغیر خلائی بچت کا حل پیش کرتا ہے۔
مصنوعات کی وضاحتیں
|
ITEM |
پیرامیٹر |
|
|
فائبر کی قسم |
G.652D |
|
|
موڈ فیلڈ قطر |
1310nm |
9.2+0.4 |
| 1550nm | 10.4+0.8 | |
|
cladding قطر |
125۔{1}}۔{2}}ام |
|
|
Cladding غیر سرکلرٹی |
<=1.0 % |
|
|
کور-کلیڈنگ کنسنٹریٹی ایرر |
<=0.6um |
|
|
کوٹنگ قطر |
242+7 |
|
|
کوٹنگ نان سرکلرٹی |
<=6.0um |
|
|
Cladding-Coating Concentricity Error |
<=12.0um |
|
|
کیبل کٹ آف طول موج |
<=1260 |
|
|
بازی کا گتانک |
1310nm |
<=3.0 ps/(nm*km) |
|
1550nm |
<=18ps/(nm*km) |
|
|
صفر بازی طول موج |
1302 این ایم<=WL<=1322nm |
|
|
زیرو ڈسپریشن ڈھلوان |
0.091 پی ایس/(nm*km) |
|
|
پولرائزیشن موڈ ڈسپریشن (PMD) |
PMD زیادہ سے زیادہ انفرادی فائبر |
<=0.2 ps/ |
|
پی ایم ڈی ڈیزائن لنک ویلیو |
<=0.08 ps/ 14km'> |
|
|
توجہ (زیادہ سے زیادہ) |
1310nm |
<=0.36 db/km |
| 1550nm | <=0.22 db/km | |
مصنوعات کی خصوصیات
کم اندراج نقصان: LC فائبر آپٹک پگٹیل کم سے کم اندراج نقصان کو ظاہر کرتا ہے 0.25dB، نمایاں سگنل کی کمی کے بغیر موثر سگنل کی ترسیل کو یقینی بناتا ہے۔
زیادہ واپسی کا نقصان: 60dB سے زیادہ واپسی کے نقصان کی عمدہ خصوصیات کے ساتھ، LC فائبر آپٹک پگٹیل منعکس روشنی کو کم سے کم کرکے اور بہترین کارکردگی کو یقینی بنا کر سگنل کی سالمیت کو برقرار رکھتا ہے۔
ملٹی موڈ اور سنگل موڈ مطابقت: ایل سی کنیکٹر وسیع پیمانے پر سنگل موڈ اور ملٹی موڈ ایپلی کیشنز دونوں میں استعمال ہوتا ہے، جو استرتا اور لچک پیش کرتا ہے۔
اسپیس سیونگ ڈیزائن: ایل سی کنیکٹر کا کمپیکٹ سائز زیادہ کثافت والے کنکشن کی اجازت دیتا ہے، پینلز، وال پینلز اور وائرنگ بکس کے اندر دستیاب جگہ کو زیادہ سے زیادہ کرتا ہے۔
قابل اعتماد تعمیر: ایل سی فائبر آپٹک پگ ٹیل کو سخت معیار کے معیارات پر پورا اترنے کے لیے تیار کیا گیا ہے، جس سے مضبوط کارکردگی، استحکام اور طویل مدتی وشوسنییتا کو یقینی بنایا گیا ہے۔
کارننگ/YOFC فائبر
سی سی ٹی سی سیرامک فیرول
ہمارے برانڈ کا اعتماد ایک مضبوط پروڈکشن ٹیم سے آتا ہے۔
ایپلی کیشنز کے مناظر
CATV

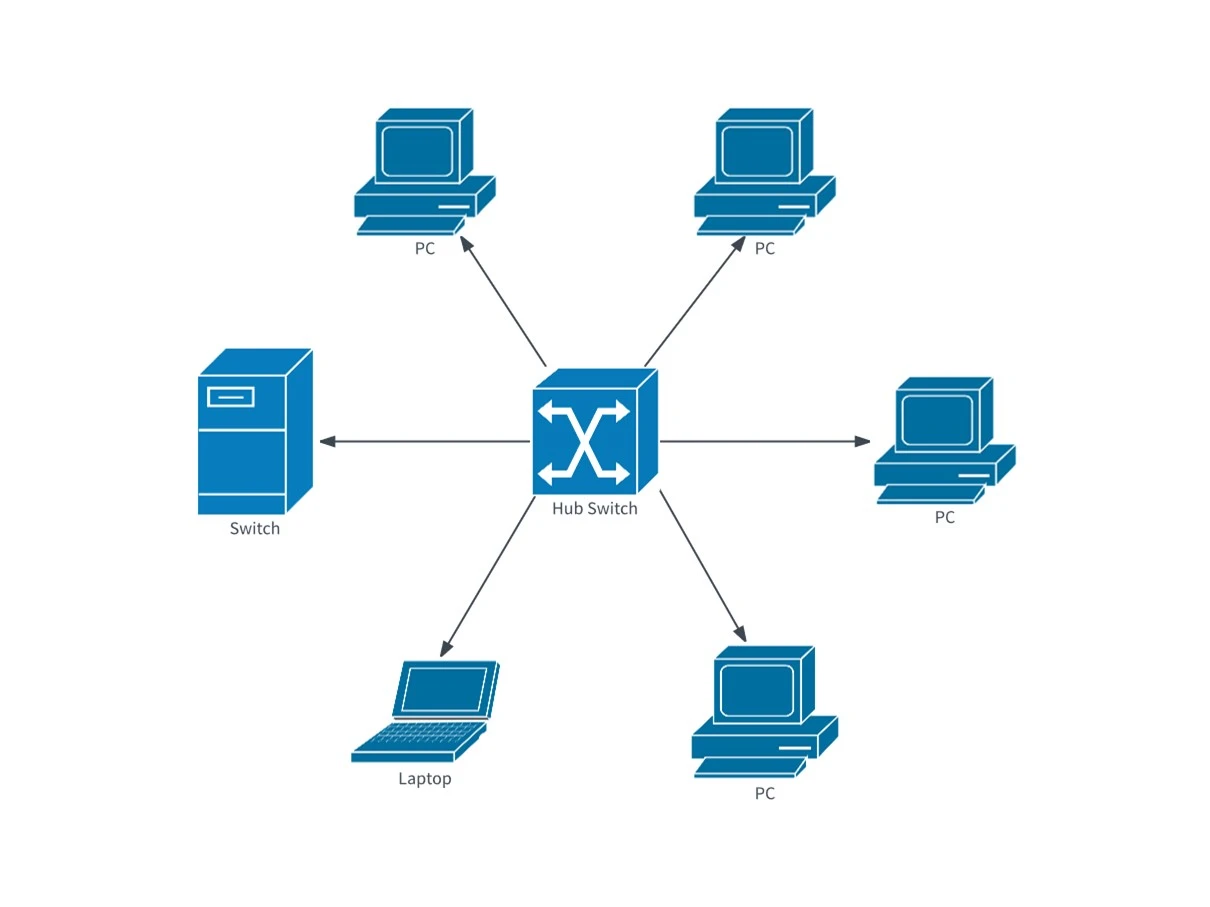

LANs
WANs
ترسیل سے پہلے سختی سے تجربہ کیا گیا ہے۔
IL/RL ٹیسٹ
Daisi کے ذریعہ 3D کا تجربہ کیا گیا۔
اختتامی سطح
سرٹیفکیٹس
عیسوی
سی پی آر
آئی ایس او
آر او ایچ ایس
تھرڈ پارٹی لیب سے قابل اعتماد ٹیسٹوں کی مکمل رینجز
کپلنگ ٹیسٹ
ڈراپ ٹیسٹ
استحکام ٹیسٹ
اعلی مستقل درجہ حرارت اور نمی ٹیسٹ
اعلی-کم درجہ حرارت کا ٹیسٹ
ہار ٹیسٹ
مائیکرو کراس سیکشن معائنہ ٹیسٹ
بار بار موڑنے والے ٹیسٹ کے خلاف مزاحم
سنگل عمودی جلانے کا ٹیسٹ
درجہ حرارت کی تبدیلی کا ٹیسٹ
یووی ٹیسٹ
ڈیلیوری (7-15 دن)
OPTICO بھروسہ مند فراہم کنندگان جیسے FedEx، DHL، اور UPS کے ذریعے ایئر فریٹ، سمندری فریٹ، لینڈ فریٹ، اور ایکسپریس شپنگ سمیت متعدد قابل اعتماد ترسیل کے اختیارات پیش کرتا ہے۔ چاہے آپ کو رفتار، لاگت کی تاثیر، یا لچک کی ضرورت ہو، OPTICO نے آپ کا احاطہ کیا ہے۔ اپنی مصنوعات کو محفوظ طریقے سے اور وقت پر حاصل کرنے کے لیے OPTICO پر بھروسہ کریں۔
ایک پیچ کی ہڈی ایک فائبر آپٹک کیبل ہے جو سگنل روٹنگ کے لیے ایک ڈیوائس کو دوسرے سے جوڑنے کے لیے استعمال ہوتی ہے۔ Pigtail پیچ کی ہڈی کا آدھا حصہ ہے، عام طور پر، 4 قسم کے کنیکٹر ہوتے ہیں: FC/SC/LC/ST.. 3 قسموں کے فیرول: PC، UPC، APC…
ایف سی کا مطلب ہے فکسڈ کنکشن۔ یہ تھریڈڈ بیرل ہاؤسنگ کے ذریعہ طے کیا گیا ہے۔ ایف سی کنیکٹر عام طور پر دھاتی رہائش کے ساتھ بنائے جاتے ہیں اور نکل چڑھایا ہوتے ہیں۔
آپٹیکو کمیونیکیشن (www.fiberopticom.com) فائبر آپٹک نیٹ ورک کمیونیکیشن پروڈکٹ لائنز کی ترقی پر توجہ مرکوز کرتا ہے اور فائبر کنیکٹیویٹی سسٹم کے اجزاء کے لیے ایک جامع حل فراہم کرتا ہے۔ ہم فائبر آپٹک اجزاء فراہم کرتے ہیں، جیسے کہ فائبر پیچ کی ہڈی، فائبر پگ ٹیل، PLC سپلٹر، فاسٹ کنیکٹر، MTP/MPO، CWDM/DWDM، SFP، FTTH سلوشن، ڈیٹا سینٹر وائرنگ سلوشن وغیرہ۔ تمام مصنوعات سخت معیار کے معیار کو اپناتے ہیں۔ پیداوار اور معائنہ، بہترین آپریشن کی کارکردگی اور اچھی مصنوعات کے استحکام کو یقینی بنانا، اور محفوظ طریقے سے اور قابل اعتماد طریقے سے مصنوعات کے طویل مدتی استعمال کو یقینی بنانا۔
