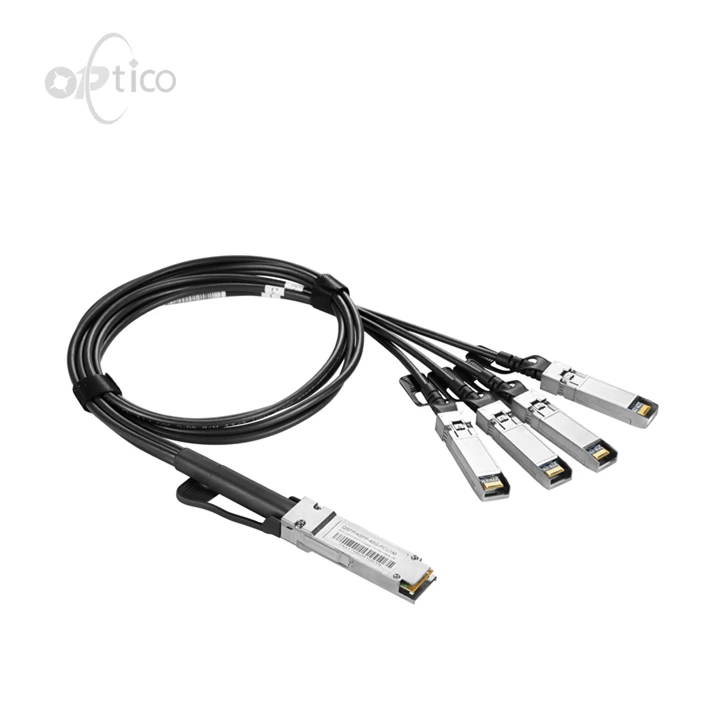

40G QSFP DAC کیبل
QSFP پلس ڈائریکٹ اٹیچ کیبلز SFF-8436 تصریحات کے مطابق ہیں۔ SFP پلس ڈائریکٹ اٹیچ کیبلز SFF-8431, SFF-8432 اور SFF-8472 وضاحتوں کے مطابق ہیں۔ تار گیج کے مختلف انتخاب 30 سے 24 AWG تک دستیاب ہیں جن میں کیبل کی لمبائی (7m تک) کے مختلف انتخاب ہیں۔

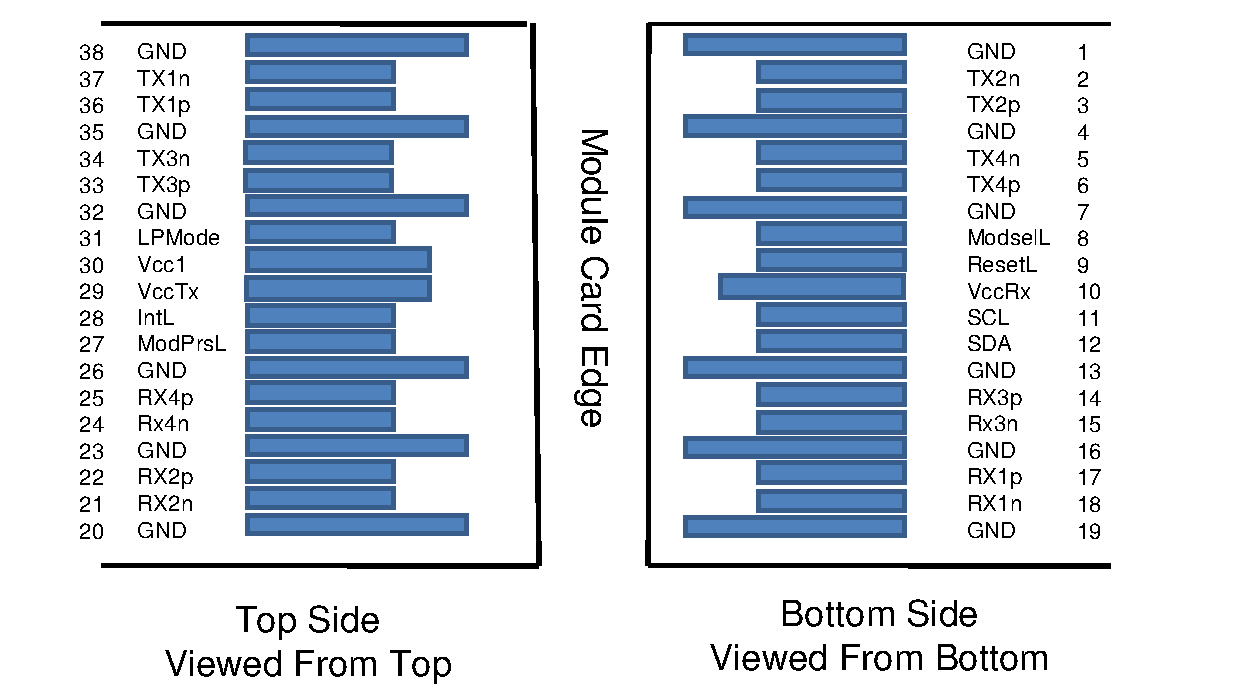

40G QSFP پلس DAC پن فنکشن ڈیفینیشن
مصنوعات کی خصوصیات
- SFF- 8436، SFF-8431، SFF-8432 اور SFF-8472 کے مطابق
- فی چینل 10. 3125Gbps ڈیٹا ریٹ تک
- 7m تک ٹرانسمیشن
- آپریٹنگ درجہ حرارت: 0~70 ڈگری
- سنگل 3.3V پاور سپلائی
- RoHS کے مطابق
عام مصنوعات کی وضاحتیں
| لین کی تعداد | Tx اور Rx |
| چینل ڈیٹا کی شرح | 10.3125 Gbps |
| آپریٹنگ درجہ حرارت | 0 سے جمع 70 ڈگری |
| ذخیرہ اندوزی کا درجہ حرارت | -40 سے جمع 85 ڈگری |
| بجلی کی سپلائی | 3.3 V برائے نام |
| الیکٹریکل انٹرفیس |
38 پن ایج کنیکٹر (QSFP پلس) 20 پن ایج کنیکٹر (SFP پلس) |
| مینجمنٹ انٹرفیس | سیریل، I^2 C |
تیز رفتار خصوصیات
| پیرامیٹر | علامت | کم از کم | ٹائپ کریں۔ | زیادہ سے زیادہ | نوٹس |
| تفریق مائبادا ۔ | Z D | 90Ω | 100Ω | 110Ω | |
| تفریق ان پٹ واپسی کا نقصان | ایس ڈی ڈی ایکس ایکس | <-12+2* SQRT (f) with f in GHz | 0.01~4.1GHz | ||
|
<-6.3+13* GHz میں f کے ساتھ Log10/(f/5.5) |
4.1~11.1GHz | ||||
| کامن موڈ آؤٹ پٹ ریٹرن نقصان | ایس سی سی ایکس ایکس | < -7+1.6*f with f in GHz | 0.01~2.5GHz | ||
| -3 | 2.5~11.1GHz | ||||
| فرق ویوفارم مسخ کرنے کی سزا | dWDPc | 6.75 | |||
| VMA نقصان | L | 4.4 | |||
| کراسسٹالک تناسب سے VMA نقصان | وی سی آر | 3.25 | |||
مصنوعات کے فوائد
- لاگت سے موثر تانبے کا حل
- سب سے کم کل سسٹم پاور حل
- سب سے کم کل سسٹم EMI حل
- سگنل کی سالمیت کے لیے آپٹمائزڈ ڈیزائن
لازمی عمل درآمد
| فیچر | ٹیسٹ کا طریقہ کار | کارکردگی |
| برقی پنوں کو الیکٹروسٹیٹک ڈسچارج (ESD) | MIL-STD-883C طریقہ 3015.7 | Class 1(>2000 وولٹ) |
| برقی مقناطیسی مداخلت (EMI) | ایف سی سی کلاس بی | معیارات کے مطابق |
| CENELEC EN55022 کلاس B | ||
| CISPR22 ITE کلاس B | ||
| RF استثنیٰ (RFI) | IEC61000-4-3 | عام طور پر 80 سے 1000 میگاہرٹز تک 10V/m فیلڈ سویپٹ سے کوئی قابل پیمائش اثر نہیں دکھائیں |
| RoHS تعمیل | RoHS ہدایت 2011/65/EU اور اس کی ترمیمی ہدایات 6/6 | RoHS 6/6 کے مطابق |
